DBM系列卧式镗铣加工中心
DBM系列卧式镗铣加工中心

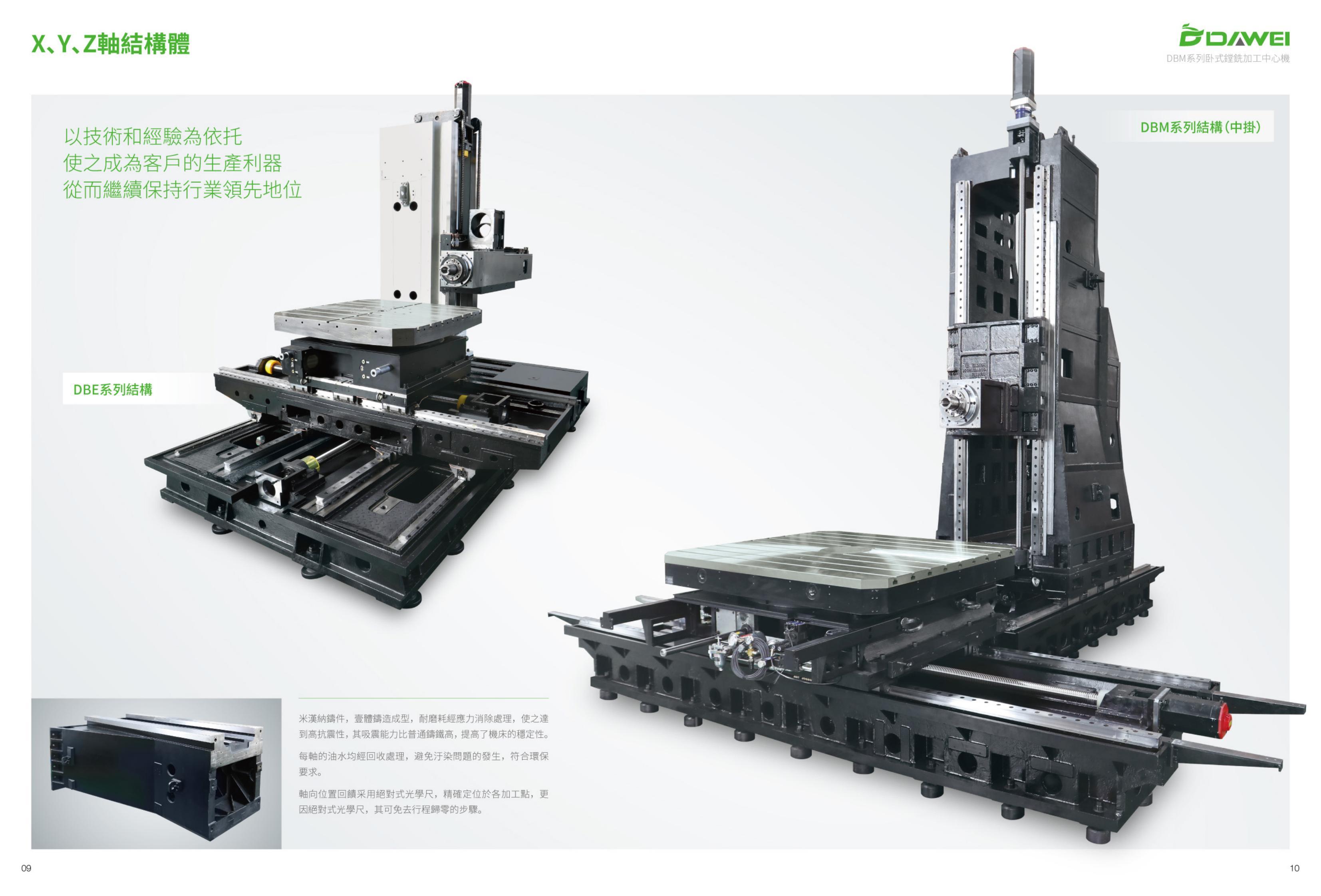

米漢納鑄件，壹體鑄造成型，耐磨耗經應力消除處理，使之達到高抗震性，其吸震能力比普通鑄鐵高，提高了機床的穩定性。
产品详情介绍
劲旅环境
- 详细介绍
- 技术参数
- 产品配置表
-
- 商品名称: DBM系列卧式镗铣加工中心
- 商品编号: D1
米漢納鑄件，壹體鑄造成型，耐磨耗經應力消除處理，使之達到高抗震性，其吸震能力比普通鑄鐵高，提高了機床的穩定性。
关键词:- 米漢納鑄件
- 高抗震性
-
技術參數
DBM-110 DBM-130 DBM-130B 行程 X軸行程(標配) mm 2500 3000 3000 X軸行程(選配) mm 3000 4000 4000 Y軸行程(標配) mm 1600 2000 2000 Y軸行程(選配) mm 2000 2500 2500 Z軸行程(標配) mm 1500 1500 1500 Z軸行程(選配) mm 2000 2000 W轴行程(標配) mm 550 700 700 主軸 主軸中心至工作臺面 mm 100~1700 100~2100 100~2100 主軸鼻端至工作中心 mm -100~1950 -40~2160 100~2300 主軸直徑 mm 110 130 130 主軸錐度 ISO 50 ISO 50 ISO 50 主軸轉速(標配) rpm/min 2500 2000 2000 主軸轉速(選配) rpm/min 3500 3000 3000 主軸轉速段數 2段 2段 2段 主軸傅動形式 皮帶+ZF齒輪箱 皮帶+ZF齒輪箱 皮帶+ZF齒輪箱 主軸及電機 主軸電機 kW 22/26 22/30 22/30 主軸最大扭矩 Nm 1155/1840 3011/4109 3011/4109 工作臺 盤面尺寸(標配) mm 1400x1600 1600x1800 1800x2200 盤面尺寸(選配) mm 1600x1800 分割角度 deg 0.001° 0.001° 0.001° 基準孔徑 mm 工作臺最大載重 kg 8000 10000 15000 T型槽 mm 22H7x160x9 22H7x160x9 22H7x200x9 精度 回轉工作臺定位精度 arc-sec 10" 10" 10" 回轉工作臺重復定位精度 arc-sec 4" 4" 4" 定位精度 mm 0.015 0.015 0.015 重復定位精度 mm 0.01 0.01 0.01 傳動方式 X.Y.Z軸 直聯式 直聯式 直聯式 W軸 皮带式 皮带式 皮带式 Y軸配重方式 油壓 油壓 油壓 進給速度 切削速度X/Y/Z/W m/min 10/10/10/6 10/10/10/5 10/10/10/5 快移速度X/Y/Z/W m/min 10/10/10/8 10/10/10/8 10/10/10/8 刀庫及自動換刀裝置(選配） 刀庫容量 40 60 60 選刀方式 絕對式 絕對式 絕對式 换刀型式 刀臂式 刀臂式 刀臂式 刀柄型式 BT/CAT/DIN#50 BT/CAT/DIN#50 BT/CAT/DIN #50 最大刀具重量 kg 25 25 25 最大刀具長度 mm 600 600 600 最大刀具直徑(無鄰刀) mm Φ125/250 Φ125/250 Φ125/250 其他 所需氣壓 kgf/cm2 6 6 6 電壓需求 KVA 65 88 95 水箱容量 L 480 550 550 占地面積(長x寬) mm 6700x7800 7200x8150 7245x8580 機器高度 mm 4850 4850 4850 機器重量 kg 30500 41000 43500 -
