MVL系列床身设计确保高刚性
从基础设计到保证高速高精连续加工的各阶段，对机床结构进行了有限元分析。对机床中心承重时所产生的变形进行了模拟实验，以保证机床优异的抗弯刚性。
MVL1270以下(含1270)标配氮气平衡。
主轴箱最佳伸长比，实现最佳加工刚性。
大跨距人字形立柱设计，确保立柱刚性强。
可选配300mm以下的加高垫，300mm以上立柱整体加高。
1680以上机型床身自带横向全自动螺旋排屑槽。

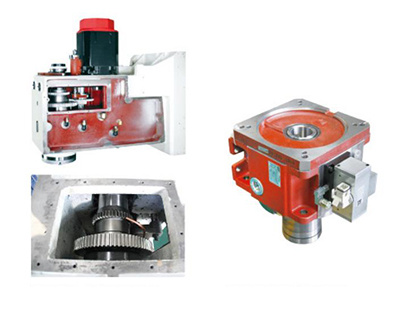

可选配全齿轮主轴传动。 可选配德国ZF齿轮箱。
全系列标配滚柱导轨。
1690以上机型为倒“T”形结构，工作台全支撑结构确保精度的稳定。
国盛专利技术，将底座和水盘铸造成一体，与钣金结合处设计挡水台阶，杜绝渗水、漏水的可能。

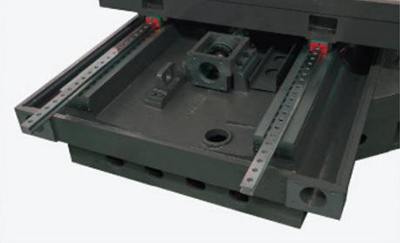

床鞍电机座整体式，提高传动刚性。
- 详细介绍
- 技术参数
- 产品配置表
-
- 商品名称: MVL系列立式加工中心
- 商品编号: 26.1
立式加工中心，主要应用于中型零件和模具的加工。工件在一次装夹后，可连续完成铣、钻、镗、铰等多种工序的加工，可单台使用，也可多台流水线加工零件。具有强力切削，高速定位，机电一体化，自动排屑，安全防护和操作方便等特点。
MVL系列床身设计确保高刚性
从基础设计到保证高速高精连续加工的各阶段，对机床结构进行了有限元分析。对机床中心承重时所产生的变形进行了模拟实验，以保证机床优异的抗弯刚性。
MVL1270以下(含1270)标配氮气平衡。
主轴箱最佳伸长比，实现最佳加工刚性。
大跨距人字形立柱设计，确保立柱刚性强。
可选配300mm以下的加高垫，300mm以上立柱整体加高。
1680以上机型床身自带横向全自动螺旋排屑槽。
可选配全齿轮主轴传动。 可选配德国ZF齿轮箱。
全系列标配滚柱导轨。
1690以上机型为倒“T”形结构，工作台全支撑结构确保精度的稳定。
国盛专利技术，将底座和水盘铸造成一体，与钣金结合处设计挡水台阶，杜绝渗水、漏水的可能。
床鞍电机座整体式，提高传动刚性。
关键词:- 立式加工中心
- 强力切削
- 高速定位
-
MVL系列线轨机主要规格技术参数
机床型号 Machine Type 二线一硬
Two liner and one hard
单位 MVL855S MVL1055S MVL1165S MVL1270S 三线轨
Three iner rail
MVL855E MVL1055E MVL1165E MVL1270E 工作台 Worktable 工作台尺寸
Worktable size
mm 1000x500 1150x550 1300x650 1400x700 工作台T型槽
Worktable T-slot size
mm 5-18x80 5-18x80 5-18x120 5-18x120 工作台承重
Worktable load capacity
kg 700 750 1200 1300 行程 Itinerary 三轴行程(XxYxZ)
Thiaxdal itinerary(XxYxZ)
mm 850x550x600 1000x550x600 1100x650x650 1200x700x650 主轴中心至立柱导轨面距离
Distance from spindle center to cclumn guide surface
mm E:590/S:600 E:590/S:600 720 775 主轴端面至工作台面距离
Distance from spindle nose to table surface
mm 100-700 100-700 100-750 100-750 进给速度 Feed speed 快速进给速度
Fast feed speed
m/min 36/36/16(S系列) 36/36/16(S系列) 30/30/16(S系列 30/30/16(S系列) 36/36/24(E系列) 36/36/24(E系列) 30/30/20(E系列) 30/30/20(E系列) 主轴 Spindle 主轴转速
Spindle speed
rpm 8000 8000 8000 8000 刀柄规格
Tool holder specification
BT40 BT40 BT40 BT40 主电机功率
Main motor power
kW 11/15 11/15 11/15 11/15 刀库 Tool magazine 刀库容量
Tool magazine capacity
把 24 24 24 24 最大刀具直径
Maximum tool diameter
mm Φ80 Φ80 Φ80 Φ80 最大刀具长度
Maximum tool length
mm 300 300 300 300 最大刀具重量
Maximum tool weight
kg 8 8 8 8 换刀时间
Tool changing time
sec 2.5 2.5 2.5 2.5 精度 Accuracy 定位精度
Postioning acouracy
mm 0.008 0.008 0.008 0.012 重复定位精度
Repeated postioning accuracy
mm 0.005 0.005 0.005 0.008 数控系统 Numerical control system 数控系统
Numerical control system
FANUC-OI MF FANUC-OI MF FANUC-CI MF FANUC-OI MF 机床电源总容量
Total capacity of machine tool power supply
KVA 20 20 25 25 气源 Air supply 气源压力
Air supply pressure
bar 6-8 6-8 6-8 6-8 气源流量
Air pressure flux
L/min 280 280 280 280 其他 Other 机床重量
Machine tool weight
kg 6500(S系列) 6800(S系列) 8300(S系列) 8600(S系列) 6300(E系列) 6600(E系列) 8000(E系列) 8300(E系列) 外形尺寸(长x宽x高)
Overall dimension(lengthxwidthxheignt)
mm 2700x2400x3040 2700x2400x3040 3200x2700x3230 3200x2750x3230 注: 1. 外形尺寸为外防护本体尺寸，不含水箱等外设。2. 高度为Z轴行程最高点尺寸。
机床型号 Machine Type 二线一硬
Two liner and one hard
单位 MVL1380S MVL1580S MVL1690S MVL1890S 三线轨
Three liner rail
MVL1380E MVL1580E - - 工作台 Worktable 工作台尺寸
Worktable size
mm 1500x750 1700x800 1800x900 2000x900 工作台T型槽
Worktable T-slot size
mm 5-18x140 5-18x140 5-22x150 5-22x150 工作台承重
Worktable load capacity
kg 1500 1600 2000 2500 行程 Itinerary 三轴行程(XxYxZ)
Triaxial itinerary(XxYxZ)
mm 1300x800x700 1500x800x700 1600x900x750 1800x900x750 主轴中心至立柱导轨面距离
Distance from spindle center to column guide surface
mm 900 900 980 980 主轴端面至工作台面距离
Distance from spindle nose to table surface
mm 100-800 100-800 150-900 120-870 进给速度 Feed speed 快速进给速度
Fast feed speed
m/min 24/24/16(S系列) 24/24/16(S系列) 20/20/15 18/18/15 24/24/20(E系列) 24/24/20(E系列) 主轴 Spindle 主轴转速
Spindle speed
rpm 6000 6000 6000 6000 刀柄规格
Tool holder speciftication
BT50 BT50 BT50 BT50 主电机功率
Main motor power
kW 15/18.5 15/18.5 15/18.5 22/26 刀库 Tool magazine 刀库容量
Tool magazine capacity
把 24 24 24 24 最大刀具直径
Maximum tool diameter
mm Φ110 Φ110 Φ110 Φ110 最大刀具长度
Maximum tool length
mm 300 300 300 300 最大刀具重量
Maximum tool weight
kg 15 15 15 15 换刀时间
Tool changing time
Sec 3 3 3 3 精度 Accuracy 定位精度
Positioning accuracy
mm 0.012 0.012 0.012 0.012 重复定位精度
Repeated postioning accuracy
mm 0.008 0.008 0.008 0.008 数控系统 Numerical control system
数控系统
Numerical control system
FANUC-Oi MF FANUC-Oi MF FANUC-Oi MF FANUC-OI MF 机床电源总容量
Total capacity of machine tool power supply
KVA 35 35 35 45 气源 Air supply 气源压力
Air supply pressure
bar 6-8 6-8 6-8 6-8 气源流量
Air pressure flux
L/min 280 280 280 280 其他 Other 机床重量
Machine tool weight
kg 10000(S系列) 10500(S系列) 15000 16500 9500(E系列) 10000(E系列) 外形尺寸(长x宽x高)
Overall dimension(lengthxwidthxheight)
mm 4100x3500x3250 4100x3500x3250 4200x3600x3300 4500x3600x3350 注: 1. 外形尺寸为外防护本体尺寸，不含水箱等外设。2. 高度为Z轴行程最高点尺寸。
-

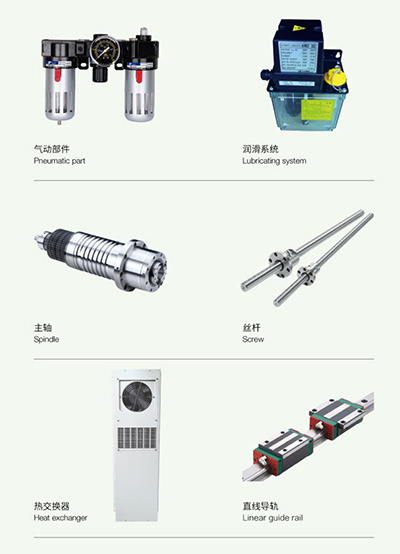

标准配置
FANUC控制系统
水箱冷却装置
自动润滑装置
外防护罩
自动换刀装置(圆盘式)
主轴锥孔吹气装置
手持气枪
水枪
控制电器柜
变压器
电器柜热交换机
手摇脉冲发生器
工作灯
三色警示灯
液晶显示器
工具、工具箱
操作使用手册
标准主轴配置图
选择配置
主轴油冷装置
高速主轴(10000- 15000rpm)
主轴中心出水装置
高压边出水装置
链式排屑器/螺旋排屑器
数控转台
电器柜空调
选择主轴配置图
