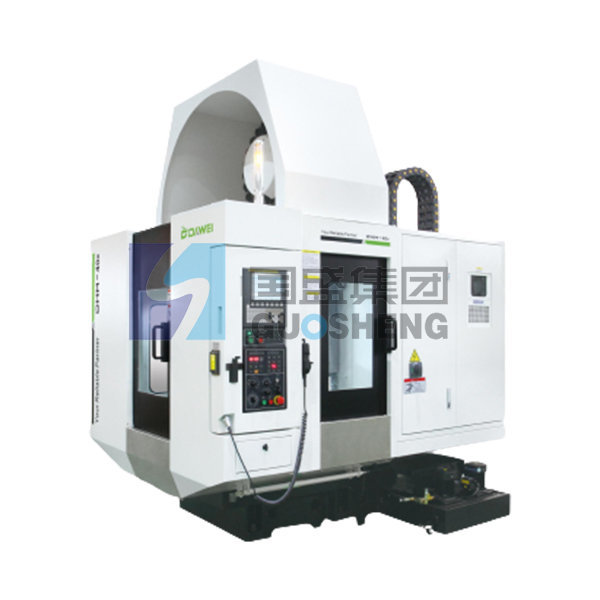

DHM系列紧凑型卧式综合加工中心
DHM系列紧凑型卧式综合加工中心
從基礎設計到保證高速高精連續加工的各階段，對機床結構進行了有限元分析。對機床中心承重時所產生的變形進行了模擬實驗，以保證機床優異的抗彎剛性。大衛DHM系列適合重切削加工的卧式綜合加工中心機在X軸導軌設計有大跨距的段差，使主軸與後支撐軌距離更近，以增加立柱切削剛性，充分滿足客戶切削需求。
产品详情介绍
劲旅环境
| DHM-40e(1) | DHM-50(1) | DHM-50(1l) | ||
| 行程 | ||||
| X軸行程 | mm | 500 | 750 | 750 |
| Y軸行程 | mm | 500 | 750 | 750 |
| Z軸行程 | mm | 400 | 750 | 750 |
| 主軸 | ||||
| 主軸中心至工作臺面 | mm | 0-500 | 50-800 | 50-800 |
| 主軸鼻端至工作中心 | mm | 30-430 | 135-885 | 150-900 |
| 主軸錐度 | BT40 | BT50 | BT50 | |
| 主軸轉速(標配) | rpm/min | 10000 | 6000 | 6000 |
| 主軸轉速(選配) | rpm/min | 12000 | 10000/12000 | 10000/12000 |
| 主軸傅動形式(標配) | 直聯式 | 直聯式 | 直聯式 | |
| 主軸傅動形式(選配) | 皮帶式/皮帶+ZF齒輪箱 | 皮帶式/皮帶+ZF齒輪箱 | ||
| 主軸&電機 | ||||
| 主軸驅動電機 | kW | 7.5/11 | 11/18.5 | 11/18.5 |
| 主軸最大扭矩 | N·m | 36/70 | 263/442 | 263/442 |
| 旋轉工作臺(B軸) | ||||
| 盤面大小(長x寛) | mm | 400x400 | 500x500 | 500x500 |
| 最小分割角度 | deg | 1°(標配)/0.001°(選配) | 0.001°(標配)/1°(選配) | 0.001°(標配)/1°(選配) |
| 基準孔徑 | mm | Φ55 H7 | Φ55H7 | Φ55 H7 |
| 工作臺最大載重 | kg | 350 | 600 | 600x2 |
| 工作臺数量 | pcs | 1 | 1 | 2 |
| 精度 | ||||
| 回轉工作臺定位精度 | arc-sec | 10"/10(带光學尺) | 10"(带光學尺)/10" | 10"(带光學尺)/10" |
| 回轉工作臺重復定位精度 | arc-sec | 2"/6" | 6"/2" | 6"/2" |
| 定位精度 | mm | 0.012 | 0.012 | 0.012 |
| 重復定位精度 | mm | 0.008 | 0.008 | 0.008 |
| 傳動方式 | ||||
| 軸向傅動方式 | 直聯式 | 直聯式 | 直聯式 | |
| 進給速度 | ||||
| 切削速度 | mm/min | 1-10000 | 1-10000 | 1-10000 |
| 快移速度X/Y/Z | m/min | 48/48/48 | 30/30/30 | 30/30/30 |
| 刀庫及自動換刀装置 | ||||
| 刀庫容量 | 24 | 24(40/60) | 24(40/60) | |
| 選刀方式 | 隨機 | 随機 | 随機 | |
| 刀具交換方式 | 刀臂式 | 刀臂式 | 刀臂式 | |
| 最大刀具重量 | kg | 8 | 15 | 15 |
| 最大刀具長度 | mm | 300 | 350 | 350 |
| 最大刀具直徑(無鄰刀) | mm | Φ85/125 | Φ105/200 | Φ105/200 |
| 刀柄規格 | BT40 | BT50/CAT50/DIN50 | BT50/CAT50/DIN50 | |
| 其他 | ||||
| 所需氣壓 | kgf/cm | 6 | 6 | 6 |
| 電壓需求 | KVA | 31 | 45 | 45 |
| 水箱容量 | L | 200 | 700 | 700 |
| 機器重量 | kg | 4500 | 14000 | 15000 |
| 占地面積(長x宽) | mm | 2520x2075 | 5675x3625 | 6505x3625 |
| 機器高度 | mm | 3025 | 3055 | 3055 |
| DHM-63(1) | DHM-63(11) | ||
| 行程 | |||
| X軸行程 | mm | 1050 | 1050 |
| Y軸行程 | mm | 1000 | 1000 |
| Z軸行程 | mm | 1000 | 1000 |
| 主軸 | |||
| 主軸中心至工作臺面 | mm | 80-1080 | 80-1080 |
| 主軸鼻端至工作中心 | mm | 135-1135 | 135-1135 |
| 主軸推度 | BT50 | BT50 | |
| 主軸轉速(標配) | rpm/min | 6000 | 6000 |
| 主軸轉速(選配) | rpm/min | 10000/12000 | 10000/12000 |
| 主輪傳動形式(標配) | 皮带+ZF齒輪箱 | 皮带+ZF齒輪箱 | |
| 主軸傳動形式(選配) | 全齒式 | 全齒式 | |
| 主軸&電機 | |||
| 主軸驅動電機 | kW | 18.5/22 | 18.5/22 |
| 主轴最大扭矩 | N-m | 644/770 | 644/770 |
| 旋轉工作臺(B軸) | |||
| 盤面大小(長x寬) | mm | 630x630 | 630x630 |
| 最小分割角度 | deg | 0.001°(標配)/1°(選配) | 0.001°(標配)/1°(選配) |
| 基準孔徑 | mm | Φ55H7 | Φ55H7 |
| 工作臺最大載重 | kg | 1200 | 1200x2 |
| 工作臺数量 | pcs | 1 | 2 |
| 精度 | |||
| 回轉工作臺定位精度 | arc-sec | 10"(带光學尺)/10" | 10"(带光學尺)/10" |
| 回轉工作壹重復定位精度 | arc-sec | 6"/2" | 6"/2" |
| 定位精度 | mm | 0.012 | 0.012 |
| 重復定位精度 | mm | 0.008 | 0.008 |
| 傳動方式 | |||
| 軸向傳勤方式 | 直聯式 | 直聯式 | |
| 進給速度 | |||
| 切削速度 | mm/min | 1-10000 | 1-10000 |
| 快移速度X/Y/Z | m/min | 30/30/30 | 30/30/30 |
| 刀庫及自動換刀裝置 | |||
| 刀庫容量 | 40(60) | 40(60) | |
| 選刀方式 | 随機 | 随機 | |
| 刀具交換方式 | 刀臂式 | 刀臂式 | |
| 最大刀具重量 | kg | 25 | 25 |
| 最大刀具長度 | mm | 500 | 500 |
| 最大刀具直徑(無鄰刀) | mm | Φ125/250 | Φ125/250 |
| 刀柄规格 | BT50/CAT50/DIN50 | BT50/CAT50/DIN50 | |
| 其他 | |||
| 所需氣壓 | kgf/c㎡ | 6 | 6 |
| 電壓需求 | KVA | 70 | 70 |
| 水箱容量 | L | 800 | 800 |
| 機器重量 | kg | 19000 | 20000 |
| 占地面積(長x寬) | mm | 6710x3940 | 7340x4100 |
| 機器高度 | mm | 3465 | 3465 |
| DHM-80(1) | DHM-80(11) | ||
| 行程 | |||
| X軸行程 | mm | 1300 | 1300 |
| Y軸行程 | mm | 1200 | 1200 |
| Z軸行程 | mm | 1200 | 1200 |
| 主軸 | |||
| 主軸中心至工作臺面 | mm | 45-1245 | 45-1245 |
| 主軸鼻端至工作中心 | mm | 150-1350 | 150-1350 |
| 主軸推度 | BT50 | BT50 | |
| 主軸轉速(標配) | rpm/min | 6000 | 6000 |
| 主軸轉速(選配) | rpm/min | 10000/12000 | 10000/12000 |
| 主輪傳動形式(標配) | 皮带+ZF齒輪箱 | 皮带+ZF齒輪箱 | |
| 主軸傳動形式(選配) | 全齒式 | 全齒式 | |
| 主軸&電機 | |||
| 主軸驅動電機 | kW | 22/26 | 22/26 |
| 主轴最大扭矩 | N-m | 770/910 | 770/910 |
| 旋轉工作臺(B軸) | |||
| 盤面大小(長x寬) | mm | 800x800 | 800x800 |
| 最小分割角度 | deg | 0.001°(標配)/1°(選配) | 0.001°(標配)/1°(選配) |
| 基準孔徑 | mm | Φ55H7 | Φ55H7 |
| 工作臺最大載重 | kg | 2000 | 2000x2 |
| 工作臺数量 | pcs | 1 | 2 |
| 精度 | |||
| 回轉工作臺定位精度 | arc-sec | 10"(带光學尺)/10" | 10"(带光學尺)/10" |
| 回轉工作壹重復定位精度 | arc-sec | 6"/2" | 6"/2" |
| 定位精度 | mm | 0.012 | 0.012 |
| 重復定位精度 | mm | 0.008 | 0.008 |
| 傳動方式 | |||
| 軸向傳勤方式 | 直聯式 | 直聯式 | |
| 進給速度 | |||
| 切削速度 | mm/min | 1-10000 | 1-10000 |
| 快移速度X/Y/Z | m/min | 30/30/30 | 30/30/30 |
| 刀庫及自動換刀裝置 | |||
| 刀庫容量 | 40(60) | 40(60) | |
| 選刀方式 | 随機 | 随機 | |
| 刀具交換方式 | 刀臂式 | 刀臂式 | |
| 最大刀具重量 | kg | 25 | 25 |
| 最大刀具長度 | mm | 600 | 600 |
| 最大刀具直徑(無鄰刀) | mm | Φ125/250 | Φ125/250 |
| 刀柄规格 | BT50/CAT50/DIN50 | BT50/CAT50/DIN50 | |
| 其他 | |||
| 所需氣壓 | kgf/c㎡ | 6 | 6 |
| 電壓需求 | KVA | 75 | 75 |
| 水箱容量 | L | 800 | 800 |
| 機器重量 | kg | 20000 | 22000 |
| 占地面積(長x寬) | mm | 6810x4025 | 8425x4190 |
| 機器高度 | mm | 3735 | 3735 |
| DHM-100(1) | DHM-100(11) | ||
| 行程 | |||
| X軸行程 | mm | 1600 | 1600 |
| Y軸行程 | mm | 1300 | 1300 |
| Z軸行程 | mm | 1300 | 1300 |
| 主軸 | |||
| 主軸中心至工作臺面 | mm | 35-1335 | 35-1335 |
| 主軸鼻端至工作中心 | mm | 250-1550 | 250-1550 |
| 主軸推度 | BT50 | BT50 | |
| 主軸轉速(標配) | rpm/min | 6000 | 6000 |
| 主軸轉速(選配) | rpm/min | 10000/12000 | 10000/12000 |
| 主輪傳動形式(標配) | 皮带+ZF齒輪箱 | 皮带+ZF齒輪箱 | |
| 主軸傳動形式(選配) | 全齒式 | 全齒式 | |
| 主軸&電機 | |||
| 主軸驅動電機 | kW | 22/26 | 22/26 |
| 主轴最大扭矩 | N-m | 770/910 | 770/910 |
| 旋轉工作臺(B軸) | |||
| 盤面大小(長x寬) | mm | 1000x1000 | 1000x1000 |
| 最小分割角度 | deg | 0.001°(標配)/1°(選配) | 0.001°(標配)/1°(選配) |
| 基準孔徑 | mm | Φ55H7 | Φ55H7 |
| 工作臺最大載重 | kg | 2500 | 2000x2 |
| 工作臺数量 | pcs | 1 | 2 |
| 精度 | |||
| 回轉工作臺定位精度 | arc-sec | 10"(带光學尺)/10" | 10"(带光學尺)/10" |
| 回轉工作壹重復定位精度 | arc-sec | 6"/2" | 6"/2" |
| 定位精度 | mm | 0.012 | 0.012 |
| 重復定位精度 | mm | 0.008 | 0.008 |
| 傳動方式 | |||
| 軸向傳勤方式 | 直聯式 | 直聯式 | |
| 進給速度 | |||
| 切削速度 | mm/min | 1-10000 | 1-10000 |
| 快移速度X/Y/Z | m/min | 30/30/30 | 30/30/30 |
| 刀庫及自動換刀裝置 | |||
| 刀庫容量 | 40(60) | 40(60) | |
| 選刀方式 | 随機 | 随機 | |
| 刀具交換方式 | 刀臂式 | 刀臂式 | |
| 最大刀具重量 | kg | 25 | 25 |
| 最大刀具長度 | mm | 600 | 600 |
| 最大刀具直徑(無鄰刀) | mm | Φ125/250 | Φ125/250 |
| 刀柄规格 | BT50/CAT50/DIN50 | BT50/CAT50/DIN50 | |
| 其他 | |||
| 所需氣壓 | kgf/c㎡ | 6 | 6 |
| 電壓需求 | KVA | 75 | 75 |
| 水箱容量 | L | 800 | 800 |
| 機器重量 | kg | 23000 | 25000 |
| 占地面積(長x寬) | mm | 6810x4815 | 8825x4815 |
| 機器高度 | mm | 3835 | 3835 |
- 产品描述
-
- 商品名称: DHM系列紧凑型卧式综合加工中心
- 商品编号: 36
從基礎設計到保證高速高精連續加工的各階段，對機床結構進行了有限元分析。對機床中心承重時所產生的變形進行了模擬實驗，以保證機床優異的抗彎剛性。大衛DHM系列適合重切削加工的卧式綜合加工中心機在X軸導軌設計有大跨距的段差，使主軸與後支撐軌距離更近，以增加立柱切削剛性，充分滿足客戶切削需求。
