CMV系列立式加工中心

首页

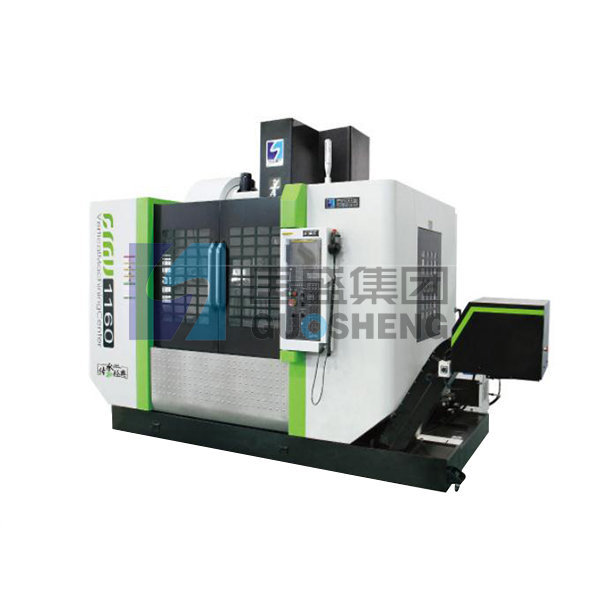

CMV系列立式加工中心

CMV系列立式加工中心采用高强度灰口铸铁，高刚性、高稳定性的床身支撑十字滑台，工作台全行程均在十字滑台支撑范围内，得以保证机床整体的动态精度。大跨距的人字形立柱有效的降低高速切削时的振动和变形。C3级精密滚珠丝杆配合P级精密滚柱导轨，提供机床的高效率、高精度。大规格的电机选型，确保了设备高效率的加工能力。

产品咨询

业务热线：400-684-7900

企业邮箱：gszk@ntgszk.com

关键词：立式加工中心龙门加工中心卧式加工中心数控车床

所属分类：产品中心

产品详情介绍

结构特点

机床型号 Machine Type	二线一硬 Two linerr and ane hard	单位	CMV855S	CMV1160S
	三线轨 Three liner rail		CMV855E	CMV1160E
工作台 Worktable
工作台尺寸 Worktatble size		mm	1000×500	1200×600
工作台T型槽 Worktable T-slot size		mm	5-18×80	5-18×120
工作台承重 Worktable load capacity		kg	700	800
行程 Itinerary
三轴行程(X×Y×Z) Triaxial itinerary(XxYxZ)		mm	850×550×550	1100×600×600
主轴中心至立柱导轨面距离 Dstance from spindle center to column gude surface		mm	E:588/S:620	E:638/S:650
主轴端面至工作台面距离 Distance from spindle nose to table surface		mm	100-650	100-700
进给速度 Feed speed
快速进给速度 Fast feed speed		m/min	36/36/16(S系列	36/36/16(S系列)
			36/36/24(E系列)	36/36/24E系列)
主轴 Spindle
主轴转速 Spindle speed		rpm	8000	8000
刀柄规格 Tool holder specification			BT40	BT40
主电机功率 Main motor power		kW	11/15	11/15
刀库 Tool magazine
刀库容量 Tool magazine capacity		把	24	24
最大刀具直径 Maximum tool diameter		mm	φ80	φ80
最大刀具长度 Maximum tool length		mm	300	300
最大刀具重量 Maximum tool weight		kg	B	8
换刀时间 Tool changing time		sec	2.5	2.5
精度 Accuracy
定位精度 Positioning accuacy		mm	0.008	0.008
重复定位精度 Repeated positioning accuracy		mm	0.005	0.005
数控系统 Numerical control system
数控系统 Numerical oontrol system			FANUC-0i MF	FANUC-0i MF
机床电源总容量 Tolal capacily of machine tool power supply		KVA	20	20
气源 Air supply
气源压力 Air supply pressure		bar	6-8	6-8
气源流量 Air pressure flux		L/min	280	280
其他 Other
机床重量 Machine tool weight		kg	5600(S系列	6700(S系列)
			5400(E系列)	6500(E系列)
外形尺寸(长×宽×高) Overall dimension(lengthxwidthxheight)		mm	2700×2400×2850	2800×2450×2950

注: 1. 外形尺寸为外防护本体尺寸，不含水箱等外设。2. 高度为Z轴行程最高点尺寸。

产品描述

商品名称: CMV系列立式加工中心
商品编号: 27

结构特点

机床型号 Machine Type	二线一硬 Two linerr and ane hard	单位	CMV855S	CMV1160S
	三线轨 Three liner rail		CMV855E	CMV1160E
工作台 Worktable
工作台尺寸 Worktatble size		mm	1000×500	1200×600
工作台T型槽 Worktable T-slot size		mm	5-18×80	5-18×120
工作台承重 Worktable load capacity		kg	700	800
行程 Itinerary
三轴行程(X×Y×Z) Triaxial itinerary(XxYxZ)		mm	850×550×550	1100×600×600
主轴中心至立柱导轨面距离 Dstance from spindle center to column gude surface		mm	E:588/S:620	E:638/S:650
主轴端面至工作台面距离 Distance from spindle nose to table surface		mm	100-650	100-700
进给速度 Feed speed
快速进给速度 Fast feed speed		m/min	36/36/16(S系列	36/36/16(S系列)
			36/36/24(E系列)	36/36/24E系列)
主轴 Spindle
主轴转速 Spindle speed		rpm	8000	8000
刀柄规格 Tool holder specification			BT40	BT40
主电机功率 Main motor power		kW	11/15	11/15
刀库 Tool magazine
刀库容量 Tool magazine capacity		把	24	24
最大刀具直径 Maximum tool diameter		mm	φ80	φ80
最大刀具长度 Maximum tool length		mm	300	300
最大刀具重量 Maximum tool weight		kg	B	8
换刀时间 Tool changing time		sec	2.5	2.5
精度 Accuracy
定位精度 Positioning accuacy		mm	0.008	0.008
重复定位精度 Repeated positioning accuracy		mm	0.005	0.005
数控系统 Numerical control system
数控系统 Numerical oontrol system			FANUC-0i MF	FANUC-0i MF
机床电源总容量 Tolal capacily of machine tool power supply		KVA	20	20
气源 Air supply
气源压力 Air supply pressure		bar	6-8	6-8
气源流量 Air pressure flux		L/min	280	280
其他 Other
机床重量 Machine tool weight		kg	5600(S系列	6700(S系列)
			5400(E系列)	6500(E系列)
外形尺寸(长×宽×高) Overall dimension(lengthxwidthxheight)		mm	2700×2400×2850	2800×2450×2950

注: 1. 外形尺寸为外防护本体尺寸，不含水箱等外设。2. 高度为Z轴行程最高点尺寸。
