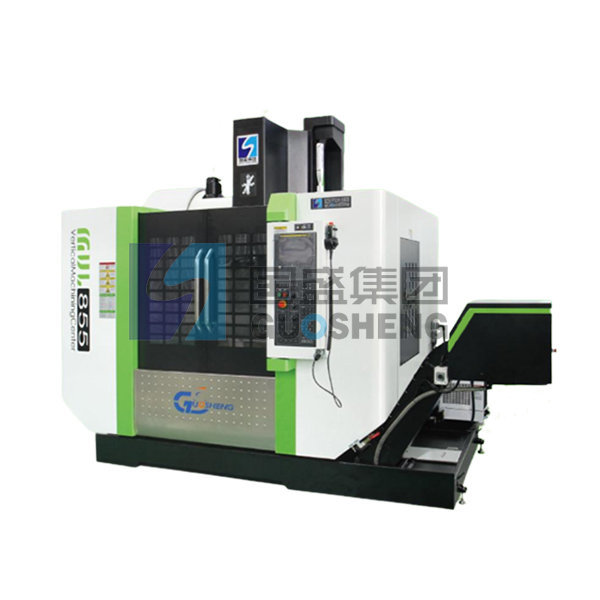

MVL系列立式加工中心
MVL系列立式加工中心
产品详情介绍
劲旅环境
强劲主轴 保证完美加工
齿轮式主轴变速装置由于低速运行时提供强力扭矩，高速运行时保证稳定的旋转，所以加工范围更广。
使用大规格轴承的主轴通过加强主轴端及法兰的厚度、直径,不仅强化了与主轴系统相关的所有因素,还通过强大的工刀具夹紧力提高了切削性能。
赢在动力
|
主轴可选 ●BT40: 8000、10000r/min皮带 12000、15000r/min直联 ●BT50: 6000r/min皮带 |
机床信息 ■ 机床型号: MVL855S ■ X轴电机功率: βis12/3000 ■ Y轴电机功率: βis12/3000 ■ Z轴电机功率: βis22B/3000 |
■ 主轴转速: 8000r/min ■ 主电机功率: βil12/10000 ■ 传动比: 1:1 ■ 主轴规格型号/直径: BT40/φ150 |
| 序号 | 材料 | 档位/传动比 (高、中、低) | 刀具直径 /长度 (mm) |
刀片角度 (°) |
刀具品牌 | 切削宽度 (mm) |
切削深度 (mm) |
主轴转速 (r/min) |
进给量 (mm/min) |
粗糙度 | 切削方向 |
| 1 | 45#钢 | 1:1 | Φ80/90 | 90° | 山特维克 Sandvik | 60 | 0.5 | 750 | 2500 | 6.3 | X向 |
| 2 | 45#钢 | 1:1 | Φ80/90 | 90° | 山特维克 Sandvik | 60 | 1 | 750 | 1500 | 6.3 | X向 |
| 3 | 45#钢 | 1:1 | Φ80/90 | 90° | 山特维克 Sandvik | 60 | 2 | 750 | 500 | 6.3 | X向 |
| 4 | 45#钢 | 1:1 | Φ80/90 | 90° | 山特维克 Sandvik | 60 | 2 | 750 | 750 | 12.5 | X向 |
| 5 | 45#钢 | 1:1 | Φ80/90 | 90° | 山特维克 Sandvik | 80 | 2 | 750 | 1000 | 12.5 | X向 |
| 6 | 45#钢 | 1:1 | Φ80/90 | 90° | 山特维克 Sandvik | 80 | 3 | 750 | 300 | 6.3 | X向 |
| 7 | 45#钢 | 1:1 | Φ80/90 | 90° | 山特维克 Sandvik | 80 | 3 | 750 | 400 | 12.5 | X向 |
| 8 | HT250 | 1:1 | Φ63/110 | R5圆刃 | 山特维克 Sandvik | 55 | 2 | 800 | 1500 | 6.3 | X向 |
| 9 | HT250 | 1:1 | Φ63/110 | R5圆刃 | 山特维克 Sandvik | 55 | 2 | 800 | 2250 | 6.3 | X向 |
| 10 | HT250 | 1:1 | Φ63/110 | R5圆刃 | 山特维克 Sandvik | 55 | 3 | 800 | 1500 | 12.5 | X向 |
主轴输出功率扭矩图
|
标准配置 FANUC控制系统 水箱冷却装置 自动润滑装置 外防护罩 自动换刀装置(圆盘式) 主轴锥孔吹气装置 手持气枪 水枪 控制电器柜 变压器 电器柜热交换机 手摇脉冲发生器 工作灯 三色警示灯 液晶显示器 工具、工具箱 操作使用手册 |
选择配置 主轴油冷装置 高速主轴(10000- 15000rpm) 主轴中心出水装置 高压边出水装置 链式排屑器/螺旋排屑器 数控转台 电器柜空调 |
MVL系列线轨机主要规格技术参数
| 机床型号 Machine Type |
二线一硬 Two liner and one hard |
单位 | MVL855S | MVL1055S | MVL1165S | MVL1270S |
|
三线轨 Three iner rail |
MVL855E | MVL1055E | MVL1165E | MVL1270E | ||
| 工作台 Worktable | ||||||
|
工作台尺寸 Worktable size |
mm | 1000x500 | 1150x550 | 1300x650 | 1400x700 | |
|
工作台T型槽 Worktable T-slot size |
mm | 5-18x80 | 5-18x80 | 5-18x120 | 5-18x120 | |
|
工作台承重 Worktable load capacity |
kg | 700 | 750 | 1200 | 1300 | |
| 行程 Itinerary | ||||||
|
三轴行程(XxYxZ) Thiaxdal itinerary(XxYxZ) |
mm | 850x550x600 | 1000x550x600 | 1100x650x650 | 1200x700x650 | |
|
主轴中心至立柱导轨面距离 Distance from spindle center to cclumn guide surface |
mm | E:590/S:600 | E:590/S:600 | 720 | 775 | |
|
主轴端面至工作台面距离 Distance from spindle nose to table surface |
mm | 100-700 | 100-700 | 100-750 | 100-750 | |
| 进给速度 Feed speed | ||||||
|
快速进给速度 Fast feed speed |
m/min | 36/36/16(S系列) | 36/36/16(S系列) | 30/30/16(S系列 | 30/30/16(S系列) | |
| 36/36/24(E系列) | 36/36/24(E系列) | 30/30/20(E系列) | 30/30/20(E系列) | |||
| 主轴 Spindle | ||||||
|
主轴转速 Spindle speed |
rpm | 8000 | 8000 | 8000 | 8000 | |
|
刀柄规格 Tool holder specification |
BT40 | BT40 | BT40 | BT40 | ||
|
主电机功率 Main motor power |
kW | 11/15 | 11/15 | 11/15 | 11/15 | |
| 刀库 Tool magazine | ||||||
|
刀库容量 Tool magazine capacity |
把 | 24 | 24 | 24 | 24 | |
|
最大刀具直径 Maximum tool diameter |
mm | Φ80 | Φ80 | Φ80 | Φ80 | |
|
最大刀具长度 Maximum tool length |
mm | 300 | 300 | 300 | 300 | |
|
最大刀具重量 Maximum tool weight |
kg | 8 | 8 | 8 | 8 | |
|
换刀时间 Tool changing time |
sec | 2.5 | 2.5 | 2.5 | 2.5 | |
| 精度 Accuracy | ||||||
|
定位精度 Postioning acouracy |
mm | 0.008 | 0.008 | 0.008 | 0.012 | |
|
重复定位精度 Repeated postioning accuracy |
mm | 0.005 | 0.005 | 0.005 | 0.008 | |
| 数控系统 Numerical control system | ||||||
|
数控系统 Numerical control system |
FANUC-OI MF | FANUC-OI MF | FANUC-CI MF | FANUC-OI MF | ||
|
机床电源总容量 Total capacity of machine tool power supply |
KVA | 20 | 20 | 25 | 25 | |
| 气源 Air supply | ||||||
|
气源压力 Air supply pressure |
bar | 6-8 | 6-8 | 6-8 | 6-8 | |
|
气源流量 Air pressure flux |
L/min | 280 | 280 | 280 | 280 | |
| 其他 Other | ||||||
|
机床重量 Machine tool weight |
kg | 6500(S系列) | 6800(S系列) | 8300(S系列) | 8600(S系列) | |
| 6300(E系列) | 6600(E系列) | 8000(E系列) | 8300(E系列) | |||
|
外形尺寸(长x宽x高) Overall dimension(lengthxwidthxheignt) |
mm | 2700x2400x3040 | 2700x2400x3040 | 3200x2700x3230 | 3200x2750x3230 | |
注: 1. 外形尺寸为外防护本体尺寸，不含水箱等外设。2. 高度为Z轴行程最高点尺寸。
| 机床型号 Machine Type |
二线一硬 Two liner and one hard |
单位 | MVL1380S | MVL1580S | MVL1690S | MVL1890S |
|
三线轨 Three liner rail |
MVL1380E | MVL1580E | - | - | ||
| 工作台 Worktable | ||||||
|
工作台尺寸 Worktable size |
mm | 1500x750 | 1700x800 | 1800x900 | 2000x900 | |
|
工作台T型槽 Worktable T-slot size |
mm | 5-18x140 | 5-18x140 | 5-22x150 | 5-22x150 | |
|
工作台承重 Worktable load capacity |
kg | 1500 | 1600 | 2000 | 2500 | |
| 行程 Itinerary | ||||||
|
三轴行程(XxYxZ) Triaxial itinerary(XxYxZ) |
mm | 1300x800x700 | 1500x800x700 | 1600x900x750 | 1800x900x750 | |
|
主轴中心至立柱导轨面距离 Distance from spindle center to column guide surface |
mm | 900 | 900 | 980 | 980 | |
|
主轴端面至工作台面距离 Distance from spindle nose to table surface |
mm | 100-800 | 100-800 | 150-900 | 120-870 | |
| 进给速度 Feed speed | ||||||
|
快速进给速度 Fast feed speed |
m/min | 24/24/16(S系列) | 24/24/16(S系列) | 20/20/15 | 18/18/15 | |
| 24/24/20(E系列) | 24/24/20(E系列) | |||||
| 主轴 Spindle | ||||||
|
主轴转速 Spindle speed |
rpm | 6000 | 6000 | 6000 | 6000 | |
|
刀柄规格 Tool holder speciftication |
BT50 | BT50 | BT50 | BT50 | ||
|
主电机功率 Main motor power |
kW | 15/18.5 | 15/18.5 | 15/18.5 | 22/26 | |
| 刀库 Tool magazine | ||||||
|
刀库容量 Tool magazine capacity |
把 | 24 | 24 | 24 | 24 | |
|
最大刀具直径 Maximum tool diameter |
mm | Φ110 | Φ110 | Φ110 | Φ110 | |
|
最大刀具长度 Maximum tool length |
mm | 300 | 300 | 300 | 300 | |
|
最大刀具重量 Maximum tool weight |
kg | 15 | 15 | 15 | 15 | |
|
换刀时间 Tool changing time |
Sec | 3 | 3 | 3 | 3 | |
| 精度 Accuracy | ||||||
|
定位精度 Positioning accuracy |
mm | 0.012 | 0.012 | 0.012 | 0.012 | |
|
重复定位精度 Repeated postioning accuracy |
mm | 0.008 | 0.008 | 0.008 | 0.008 | |
|
数控系统 Numerical control system |
||||||
|
数控系统 Numerical control system |
FANUC-Oi MF | FANUC-Oi MF | FANUC-Oi MF | FANUC-OI MF | ||
|
机床电源总容量 Total capacity of machine tool power supply |
KVA | 35 | 35 | 35 | 45 | |
| 气源 Air supply | ||||||
|
气源压力 Air supply pressure |
bar | 6-8 | 6-8 | 6-8 | 6-8 | |
|
气源流量 Air pressure flux |
L/min | 280 | 280 | 280 | 280 | |
| 其他 Other | ||||||
|
机床重量 Machine tool weight |
kg | 10000(S系列) | 10500(S系列) | 15000 | 16500 | |
| 9500(E系列) | 10000(E系列) | |||||
|
外形尺寸(长x宽x高) Overall dimension(lengthxwidthxheight) |
mm | 4100x3500x3250 | 4100x3500x3250 | 4200x3600x3300 | 4500x3600x3350 | |
注: 1. 外形尺寸为外防护本体尺寸，不含水箱等外设。2. 高度为Z轴行程最高点尺寸。
- 产品描述
-
- 商品名称: MVL系列立式加工中心
- 商品编号: 26
立式加工中心,主要应用于中型零件和模具的加工。工件在一次装夹后,可连续完成铣、钻、镗、铰等多种工序的加工,可单台使用,也可多台流水线加工零件。具有强力切削,高速定位,机电一体化,自动排屑,安全防护和操作方便等特点。
强劲主轴 保证完美加工
齿轮式主轴变速装置由于低速运行时提供强力扭矩，高速运行时保证稳定的旋转，所以加工范围更广。
使用大规格轴承的主轴通过加强主轴端及法兰的厚度、直径,不仅强化了与主轴系统相关的所有因素,还通过强大的工刀具夹紧力提高了切削性能。
赢在动力
主轴可选
●BT40: 8000、10000r/min皮带
12000、15000r/min直联
●BT50: 6000r/min皮带
机床信息
■ 机床型号: MVL855S
■ X轴电机功率: βis12/3000
■ Y轴电机功率: βis12/3000
■ Z轴电机功率: βis22B/3000
■ 主轴转速: 8000r/min
■ 主电机功率: βil12/10000
■ 传动比: 1:1
■ 主轴规格型号/直径: BT40/φ150
序号 材料 档位/传动比 (高、中、低) 刀具直径 /长度
(mm)刀片角度
(°)刀具品牌 切削宽度
(mm)切削深度
(mm)主轴转速
(r/min)进给量
(mm/min)粗糙度 切削方向 1 45#钢 1:1 Φ80/90 90° 山特维克 Sandvik 60 0.5 750 2500 6.3 X向 2 45#钢 1:1 Φ80/90 90° 山特维克 Sandvik 60 1 750 1500 6.3 X向 3 45#钢 1:1 Φ80/90 90° 山特维克 Sandvik 60 2 750 500 6.3 X向 4 45#钢 1:1 Φ80/90 90° 山特维克 Sandvik 60 2 750 750 12.5 X向 5 45#钢 1:1 Φ80/90 90° 山特维克 Sandvik 80 2 750 1000 12.5 X向 6 45#钢 1:1 Φ80/90 90° 山特维克 Sandvik 80 3 750 300 6.3 X向 7 45#钢 1:1 Φ80/90 90° 山特维克 Sandvik 80 3 750 400 12.5 X向 8 HT250 1:1 Φ63/110 R5圆刃 山特维克 Sandvik 55 2 800 1500 6.3 X向 9 HT250 1:1 Φ63/110 R5圆刃 山特维克 Sandvik 55 2 800 2250 6.3 X向 10 HT250 1:1 Φ63/110 R5圆刃 山特维克 Sandvik 55 3 800 1500 12.5 X向 主轴输出功率扭矩图
标准配置
FANUC控制系统
水箱冷却装置
自动润滑装置
外防护罩
自动换刀装置(圆盘式)
主轴锥孔吹气装置
手持气枪
水枪
控制电器柜
变压器
电器柜热交换机
手摇脉冲发生器
工作灯
三色警示灯
液晶显示器
工具、工具箱
操作使用手册
选择配置
主轴油冷装置
高速主轴(10000- 15000rpm)
主轴中心出水装置
高压边出水装置
链式排屑器/螺旋排屑器
数控转台
电器柜空调
MVL系列线轨机主要规格技术参数
机床型号 Machine Type 二线一硬
Two liner and one hard
单位 MVL855S MVL1055S MVL1165S MVL1270S 三线轨
Three iner rail
MVL855E MVL1055E MVL1165E MVL1270E 工作台 Worktable 工作台尺寸
Worktable size
mm 1000x500 1150x550 1300x650 1400x700 工作台T型槽
Worktable T-slot size
mm 5-18x80 5-18x80 5-18x120 5-18x120 工作台承重
Worktable load capacity
kg 700 750 1200 1300 行程 Itinerary 三轴行程(XxYxZ)
Thiaxdal itinerary(XxYxZ)
mm 850x550x600 1000x550x600 1100x650x650 1200x700x650 主轴中心至立柱导轨面距离
Distance from spindle center to cclumn guide surface
mm E:590/S:600 E:590/S:600 720 775 主轴端面至工作台面距离
Distance from spindle nose to table surface
mm 100-700 100-700 100-750 100-750 进给速度 Feed speed 快速进给速度
Fast feed speed
m/min 36/36/16(S系列) 36/36/16(S系列) 30/30/16(S系列 30/30/16(S系列) 36/36/24(E系列) 36/36/24(E系列) 30/30/20(E系列) 30/30/20(E系列) 主轴 Spindle 主轴转速
Spindle speed
rpm 8000 8000 8000 8000 刀柄规格
Tool holder specification
BT40 BT40 BT40 BT40 主电机功率
Main motor power
kW 11/15 11/15 11/15 11/15 刀库 Tool magazine 刀库容量
Tool magazine capacity
把 24 24 24 24 最大刀具直径
Maximum tool diameter
mm Φ80 Φ80 Φ80 Φ80 最大刀具长度
Maximum tool length
mm 300 300 300 300 最大刀具重量
Maximum tool weight
kg 8 8 8 8 换刀时间
Tool changing time
sec 2.5 2.5 2.5 2.5 精度 Accuracy 定位精度
Postioning acouracy
mm 0.008 0.008 0.008 0.012 重复定位精度
Repeated postioning accuracy
mm 0.005 0.005 0.005 0.008 数控系统 Numerical control system 数控系统
Numerical control system
FANUC-OI MF FANUC-OI MF FANUC-CI MF FANUC-OI MF 机床电源总容量
Total capacity of machine tool power supply
KVA 20 20 25 25 气源 Air supply 气源压力
Air supply pressure
bar 6-8 6-8 6-8 6-8 气源流量
Air pressure flux
L/min 280 280 280 280 其他 Other 机床重量
Machine tool weight
kg 6500(S系列) 6800(S系列) 8300(S系列) 8600(S系列) 6300(E系列) 6600(E系列) 8000(E系列) 8300(E系列) 外形尺寸(长x宽x高)
Overall dimension(lengthxwidthxheignt)
mm 2700x2400x3040 2700x2400x3040 3200x2700x3230 3200x2750x3230 注: 1. 外形尺寸为外防护本体尺寸，不含水箱等外设。2. 高度为Z轴行程最高点尺寸。
机床型号 Machine Type 二线一硬
Two liner and one hard
单位 MVL1380S MVL1580S MVL1690S MVL1890S 三线轨
Three liner rail
MVL1380E MVL1580E - - 工作台 Worktable 工作台尺寸
Worktable size
mm 1500x750 1700x800 1800x900 2000x900 工作台T型槽
Worktable T-slot size
mm 5-18x140 5-18x140 5-22x150 5-22x150 工作台承重
Worktable load capacity
kg 1500 1600 2000 2500 行程 Itinerary 三轴行程(XxYxZ)
Triaxial itinerary(XxYxZ)
mm 1300x800x700 1500x800x700 1600x900x750 1800x900x750 主轴中心至立柱导轨面距离
Distance from spindle center to column guide surface
mm 900 900 980 980 主轴端面至工作台面距离
Distance from spindle nose to table surface
mm 100-800 100-800 150-900 120-870 进给速度 Feed speed 快速进给速度
Fast feed speed
m/min 24/24/16(S系列) 24/24/16(S系列) 20/20/15 18/18/15 24/24/20(E系列) 24/24/20(E系列) 主轴 Spindle 主轴转速
Spindle speed
rpm 6000 6000 6000 6000 刀柄规格
Tool holder speciftication
BT50 BT50 BT50 BT50 主电机功率
Main motor power
kW 15/18.5 15/18.5 15/18.5 22/26 刀库 Tool magazine 刀库容量
Tool magazine capacity
把 24 24 24 24 最大刀具直径
Maximum tool diameter
mm Φ110 Φ110 Φ110 Φ110 最大刀具长度
Maximum tool length
mm 300 300 300 300 最大刀具重量
Maximum tool weight
kg 15 15 15 15 换刀时间
Tool changing time
Sec 3 3 3 3 精度 Accuracy 定位精度
Positioning accuracy
mm 0.012 0.012 0.012 0.012 重复定位精度
Repeated postioning accuracy
mm 0.008 0.008 0.008 0.008 数控系统 Numerical control system
数控系统
Numerical control system
FANUC-Oi MF FANUC-Oi MF FANUC-Oi MF FANUC-OI MF 机床电源总容量
Total capacity of machine tool power supply
KVA 35 35 35 45 气源 Air supply 气源压力
Air supply pressure
bar 6-8 6-8 6-8 6-8 气源流量
Air pressure flux
L/min 280 280 280 280 其他 Other 机床重量
Machine tool weight
kg 10000(S系列) 10500(S系列) 15000 16500 9500(E系列) 10000(E系列) 外形尺寸(长x宽x高)
Overall dimension(lengthxwidthxheight)
mm 4100x3500x3250 4100x3500x3250 4200x3600x3300 4500x3600x3350 注: 1. 外形尺寸为外防护本体尺寸，不含水箱等外设。2. 高度为Z轴行程最高点尺寸。
