VM系列立式加工中心
VM系列立式加工中心
产品详情介绍
劲旅环境
结构特点

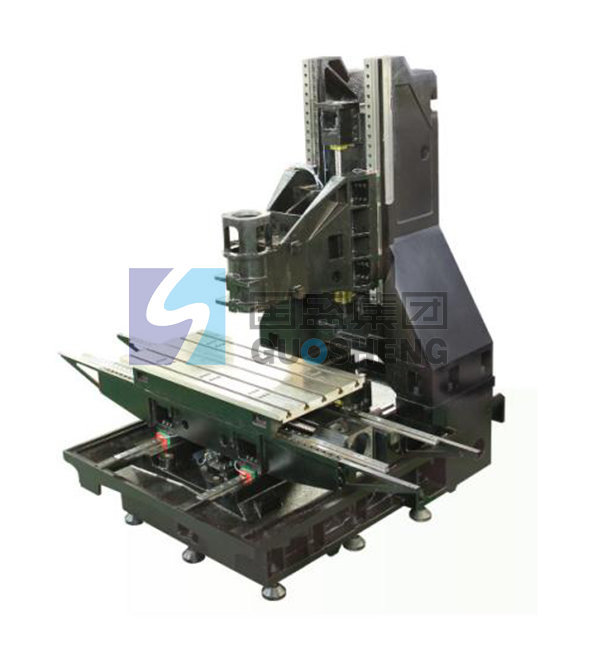

1.床身
高刚性结构，利用有限元分析软件辅助设计，进行铸件的静态、动态结构分析，确保整体结构的高刚性。
2.主轴
| 序号 No. | 传动形式 Transmission mode | 最高转速 Max.rotating speed | 主电机功率 Main motor power | 输出扭力 Output torque | 配置 Configuration |
| 1 | 直结式 Direct transmission | 15000 rpm | 9/11/15 kW | 57.3/70/119 NM | 标配 Standard configuration |
| 2 | 电主轴 Electric spindle | 16000rpm | 16/18.5kW | 30/38 NM | 选配 Optional configuration |
* 1.机械主轴标配BT40刀柄，可选配BBT40/HSKA63刀柄。
2.电主轴标配BBT40刀柄，可选配HSKA63刀柄。

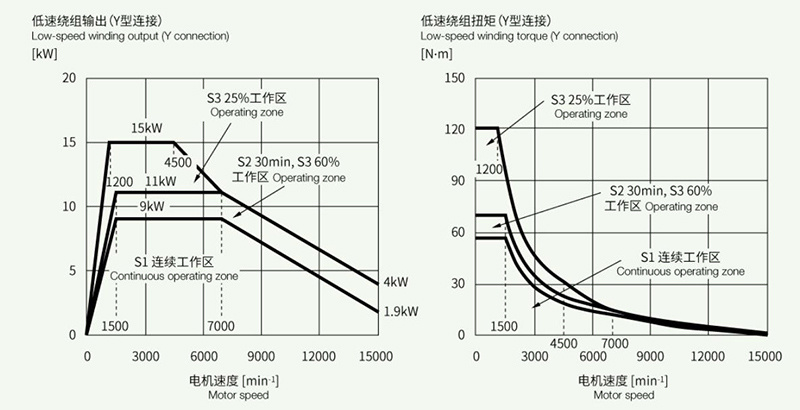

电机扭矩图
|

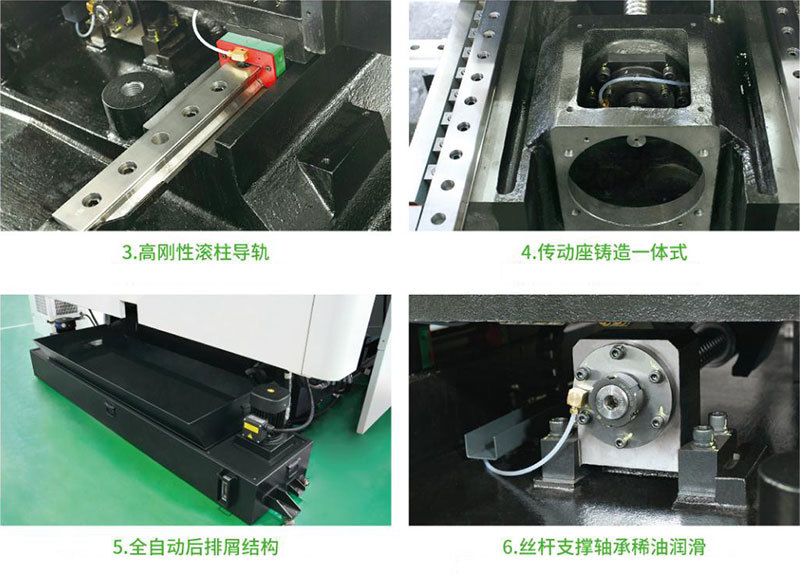

标准配置 1、P级滚柱直线导轨 2、C3级滚珠丝杆 3、BT40/150/15000 直结式主轴 4、丝杆支撑轴承稀油润滑 5、主轴油冷 6、水枪、气枪 7、24T圆盘刀库 8、全自动排屑(两个纵向螺旋排屑机、一个横向链板排屑机) 9、侧冲屑 10、FANUC 0i MF系统 |
选择配置 1、BBT40、HSK -A63直结式主轴 2、主轴中心出水 3、电箱空调 4、光栅尺 5、油雾收集器 6、刀具检测 7、自动门 8、数控转台 9、Z轴温度补偿功能 10、三菱、西门子系统 |
主要规格技术参数
| 机型 Machine Type | 单位 Unit | VM960 | VM1165 | VM1270 | |
| 工作台 Worktable | |||||
|
工作台尺寸 Worktable size |
mm | 1000x600 | 1200x650 | 1300x700 | |
|
工作台T型槽 Worktable T-slot size |
mm | 5-18x120 | |||
|
工作台承重 Worktable load capacity |
kg | 900 | 1200 | 1200 | |
| 行程 Itinerary | |||||
|
三轴行程(XxYxZ) Triaxial itinerary(XxYxZ) |
mm | 900x600x600 | 1100x650x700 | 1200x700x700 | |
|
主轴中心至立柱导轨面距离 Dietance from spindle center to column guide surface |
mm | 715 | 765 | 815 | |
|
主轴端面至工作台面距离 Distance from spindle nose to table surface |
mm | 100-700 | 100-800 | 100-800 | |
| 主轴 Spindle | |||||
|
主轴转速 Spindle speed |
rpm | 15000 | 15000 | 15000 | |
|
刀柄规格 Tool holder specification |
BT40 | BT40 | BT40 | ||
|
主电机功率 Main motor power |
kW | 9/11/15 | 9/11/15 | 9/11/15 | |
| 进给速度 Feed speed | |||||
|
快速进给速度(X/Y/Z) Fast feed speed(X/Y/Z) |
m/min | 30/30/30 | 30/30/24 | 30/30/24 | |
| 刀库 Tool magazine | |||||
|
刀库容量 Tool magazine capacity |
把 | 24 | 24 | 24 | |
|
最大刀具直径 Maximum tool diameter |
mm | Φ80 | Φ80 | Φ80 | |
|
最大刀具长度 Maximum tool length |
mm | 300 | 300 | 300 | |
|
最大刀具重量 Maximum tool weight |
kg | 8 | 8 | 8 | |
|
换刀时间 Tool changing time |
sec | 2.5 | 2.5 | 2.5 | |
| 精度 Precision | |||||
|
定位精度 Postioning accuracy |
mm | 0.008 | 0.008 | 0.008 | |
|
重复定位精度 Repeated postioning accuracy |
mm | 0.005 | 0.005 | 0.005 | |
|
数控系统 Numerical control system |
FANUC-0i MF | FANUC-0i MF | FANUC-0i MF | ||
|
机床电源总容量 Total capacity of machine tool power supply |
KVA | 25 | 35 | 35 | |
| 气源 Air supply | |||||
|
气源压力 Air supply pressure |
bar | 6-8 | 6-8 | 6-8 | |
|
气源流量 Air pressure flux |
L/min | 280 | 280 | 280 | |
| 其他 Others | |||||
|
机床重量 Machine tool weight |
kg | 7000 | 8000 | 8500 | |
|
外形尺寸(长x宽x高) Overall dimension(lengthxwidthxheight) |
mm | 2660x3000x3150 | 3100x3300x3500 | 3100x3300x3500 | |
- 产品描述
-
- 商品名称: VM系列立式加工中心
- 商品编号: 6
VM系列立式模具加工中心，除具备立式加工中心的各项加工特点外，在配置、结构上针对模具加工行业的特性进行了优化设计。能满足模具轮廓加工时高精度、高光洁度、低热延伸的要求。
结构特点
1.床身
高刚性结构，利用有限元分析软件辅助设计，进行铸件的静态、动态结构分析，确保整体结构的高刚性。
2.主轴
序号 No. 传动形式 Transmission mode 最高转速 Max.rotating speed 主电机功率 Main motor power 输出扭力 Output torque 配置 Configuration 1 直结式 Direct transmission 15000 rpm 9/11/15 kW 57.3/70/119 NM 标配 Standard configuration 2 电主轴 Electric spindle 16000rpm 16/18.5kW 30/38 NM 选配 Optional configuration * 1.机械主轴标配BT40刀柄，可选配BBT40/HSKA63刀柄。
2.电主轴标配BBT40刀柄，可选配HSKA63刀柄。
电机扭矩图
标准配置
1、P级滚柱直线导轨
2、C3级滚珠丝杆
3、BT40/150/15000 直结式主轴
4、丝杆支撑轴承稀油润滑
5、主轴油冷
6、水枪、气枪
7、24T圆盘刀库
8、全自动排屑(两个纵向螺旋排屑机、一个横向链板排屑机)
9、侧冲屑
10、FANUC 0i MF系统
选择配置
1、BBT40、HSK -A63直结式主轴
2、主轴中心出水
3、电箱空调
4、光栅尺
5、油雾收集器
6、刀具检测
7、自动门
8、数控转台
9、Z轴温度补偿功能
10、三菱、西门子系统
主要规格技术参数
机型 Machine Type 单位 Unit VM960 VM1165 VM1270 工作台 Worktable 工作台尺寸
Worktable size
mm 1000x600 1200x650 1300x700 工作台T型槽
Worktable T-slot size
mm 5-18x120 工作台承重
Worktable load capacity
kg 900 1200 1200 行程 Itinerary 三轴行程(XxYxZ)
Triaxial itinerary(XxYxZ)
mm 900x600x600 1100x650x700 1200x700x700 主轴中心至立柱导轨面距离
Dietance from spindle center to column guide surface
mm 715 765 815 主轴端面至工作台面距离
Distance from spindle nose to table surface
mm 100-700 100-800 100-800 主轴 Spindle 主轴转速
Spindle speed
rpm 15000 15000 15000 刀柄规格
Tool holder specification
BT40 BT40 BT40 主电机功率
Main motor power
kW 9/11/15 9/11/15 9/11/15 进给速度 Feed speed 快速进给速度(X/Y/Z)
Fast feed speed(X/Y/Z)
m/min 30/30/30 30/30/24 30/30/24 刀库 Tool magazine 刀库容量
Tool magazine capacity
把 24 24 24 最大刀具直径
Maximum tool diameter
mm Φ80 Φ80 Φ80 最大刀具长度
Maximum tool length
mm 300 300 300 最大刀具重量
Maximum tool weight
kg 8 8 8 换刀时间
Tool changing time
sec 2.5 2.5 2.5 精度 Precision 定位精度
Postioning accuracy
mm 0.008 0.008 0.008 重复定位精度
Repeated postioning accuracy
mm 0.005 0.005 0.005 数控系统
Numerical control system
FANUC-0i MF FANUC-0i MF FANUC-0i MF 机床电源总容量
Total capacity of machine tool power supply
KVA 25 35 35 气源 Air supply 气源压力
Air supply pressure
bar 6-8 6-8 6-8 气源流量
Air pressure flux
L/min 280 280 280 其他 Others 机床重量
Machine tool weight
kg 7000 8000 8500 外形尺寸(长x宽x高)
Overall dimension(lengthxwidthxheight)
mm 2660x3000x3150 3100x3300x3500 3100x3300x3500 关键词:- 高精度
- 高光洁度
- 低热延伸
